使用高压差分探头测量前后需要注意的问题

时间:2021-06-24 17:53 作者:13216102209 阅读:1523 次

  高压差分探头是电力工程师常用的测量设备,其与普通探头相比,高压差分探头的使用需要注意一些细节。使用高压差分探头测量220V(峰值约620V)电源模块的电压。主要注意如下:

  测量前需要了解被测电源的峰值电压有多大,是否超出探头的量程。为确保用户、本产品及与本产品连接的设备的安全,请严格遵守以下安全操作规程:

  使用正确的电源适配器:必须使用原装电源适配器,以免损坏探头。

  检查测头齿轮的选择是否正确。如果峰值电压范围小于 130v,则可以使用 1/50 范围。如果峰值电压量程高于130v,建议使用1/500量程。相应的示波器也应更换为相应的探头比,50x/500X。在示波器中调整示波器时,尽量设置适当的示波器垂直灵敏度,使波形最多可以在屏幕上占据6个格子,但不要超出屏幕范围。波形垂直齿轮越小,ADC的测量精度越高,测量精度越高。

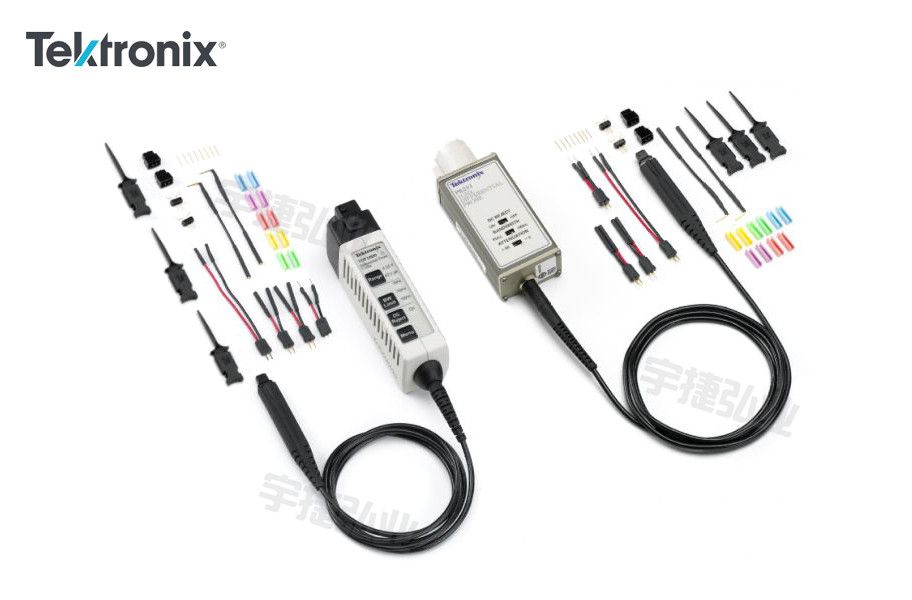

差分探头

  测量时,输入线应尽量双绞,双绞线的使用可以减少线圈面积和空间磁场的拾取,从而减少噪声干扰,提高测量精度。尤其是在强电磁辐射环境下,使用双绞线可以有效降低噪声干扰。

  尽量不要使用延长线,延长线会增加输入电容,产生信号反射,降低探头带宽,使高频信号无法测量。当测量频率超过 10MHz 时,不建议使用延长线。如果需要延长输入线,两根延长线要延长相同的长度,输入信号的频率不要超过10MHz。

  输入线的延长对电压幅值有一定的影响。使用延长线时,建议将两根输入线双绞,这样可以避免更多的干扰,这样高压差分探头测量效果会更好。
